UV-LED光固化装置脚踏开关接线图接
浏览次数:2248 日期:2016-07-14【返回目录】

UV-LED光固化装置配套脚踏开关使用,可以解放操作人员的双手,提高工作效率。

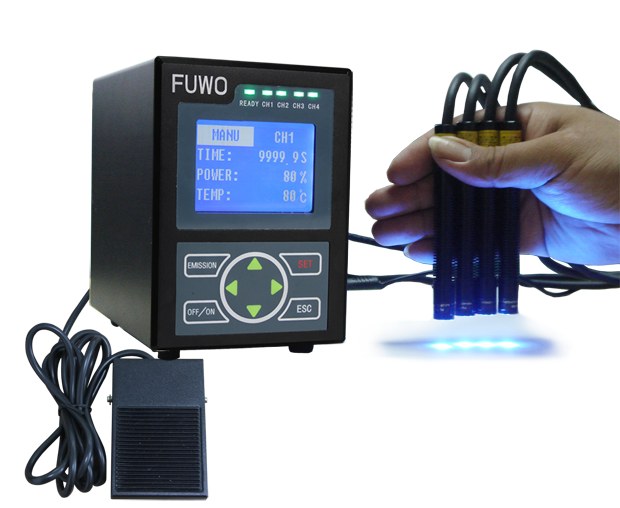

UV-LED光固化装置


下面,让我司为大家详细讲解UV-LED光固化装置是如何接脚踏开关。


脚踏开关接线图示

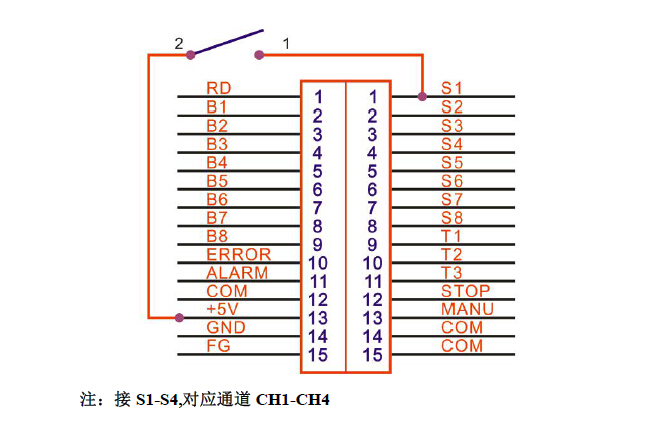

UV-LED光固化装置接脚踏开关示意图


脚踏开关,有3根线,分别为:红线、白线、黑线。连接我司UV-LED光固化装置只需2根就行。从脚踏开关背部的图示可知,3根线中只要白线与红线。

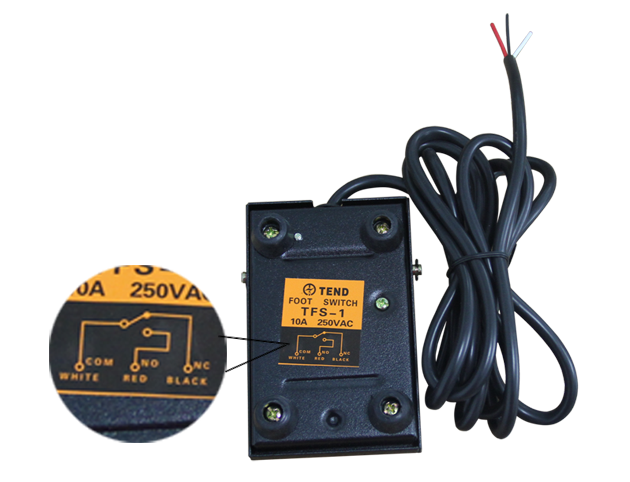

脚踏开关


      UV-LED光固化装置接脚踏开关,将脚踏开关中的红线或白线接到UV-LED光固化装置通信接口的+5V上,另一根就接到LED照射光头的相应通道上。如图所示:

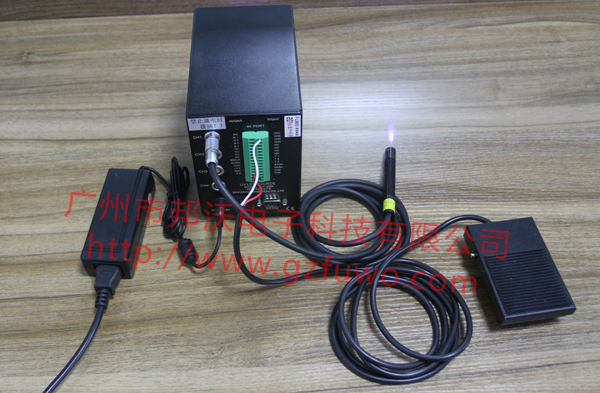

UV-LED光固化装置脚踏开关接线图示
