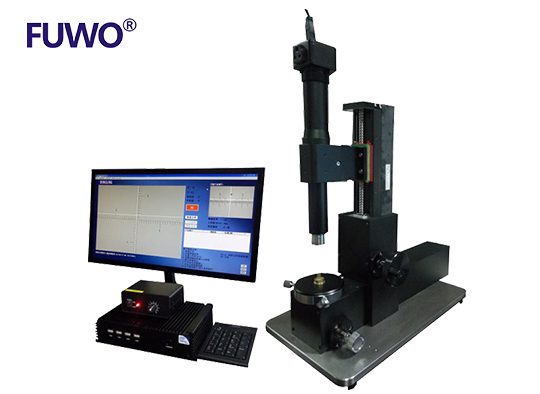

【邦沃】数字型透射式偏心测量仪
浏览次数:0 日期:2021年06月03日【返回目录】

点击放大

  • 产品名称:【邦沃】数字型透射式偏心测量仪
  • 产品型号:FWTCM-IV
  • 产品类别:光学事业部
产品详细

数字型透射式偏心测量仪是靠十字分化板通过光学系统使被测透镜成像的原理,通过旋转被测透镜查看十字像的偏移程度来检查透镜中心偏的仪器。

绕着镜片外圆旋转,如果透镜的光轴相对于透镜外圆绝对同心, 则出现在监视器的球心反射像(十字亮斑)不会转动。如果透镜的光轴相对于透镜外圆有偏心,则出现在监视器的球心反射像(十字亮斑)会转动,它的运动轨迹就是透镜的焦点绕镜片外圆被光学系统放大后的运动轨迹。

和反射式透镜中心偏差测定仪不同的是,它检查的是被测透镜整体综合的偏心,忽略每个R面的影响;而反射式中心仪测量的是每个R面的偏心,不考虑每个R面的偏心叠加或者互补后对像质的影响。


应用:
1、单透镜磨边芯取后透镜偏心检测
2、透镜胶合过程中对偏心检测
3、整组镜头成品综合偏心检测

产品参数
产品型号: FWTCM-IV
被测镜片焦距: -3~-∞ & +2~+∞
被测镜片口径: φ 3 - φ150
导轨移动行程: 110mm
测量精度: 最高3”(视H高度为103mm)
光源/使用寿命: LED/大于5000小时
重量: 25KG
下一个产品: 数字型反射式偏心测量仪
