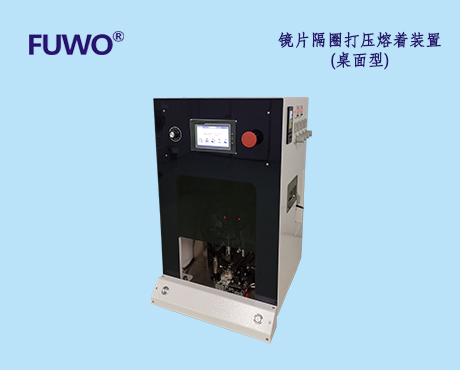

| 镜片隔圈打压熔着装置(桌面型) |
| 浏览次数：0 日期：2023年03月27日【返回目录】 |
|
点击放大
|
- 产品名称：镜片隔圈打压熔着装置(桌面型)
- 产品型号：镜片隔圈打压熔着装置(桌面型)
- 产品类别：自动化事业部
|
产品详细 |
|
在光学镜头中，镜片和隔圈是光学镜头不可或缺的一部分，镜片有着较为优越的光学性 质，透光率和机械化学性能，而且有恒定的折射率，理化性能稳定；隔圈保证镜片之间的光 学间隔，保证光学镜头的成像质量。但是在光学镜头中，每一个镜片和隔圈都需要组入到镜 框中，而且位置的平行度和倾斜度要求很高，把镜片和隔圈都组入镜框里位置固定后，然后 进行热熔着，外观上不能有锋和毛刺，熔着面要均匀和光滑。该装置是根据研发团队在日本 著名光学企业20年经验积累所研发成果，并针对国内光学行业的现状及发展需求，特研发了 这款高精度的镜片和隔圈自动打压熔着装置，解决国内光学生产企业生产成本高，效率低， 产品品质不稳定等一些难题。
工作流程：
①人手将镜片、隔圈和镜框放入相应的定位承靠治具上
② 启动开关
③ 本装置的镜片吸取打压头自动把第一枚镜片吸取和组入到镜框内，并且打压到位
④ 隔圈吸取打压头同步吸取隔圈，在第一枚镜片上组入隔圈并进行打压
⑤ 镜片吸取打压头再吸取第二枚镜片，再组入到隔圈的上面并进行打压
⑥ 镜框定位承靠治具由气缸带动移动到另一端，移动到位后
⑦ 热熔着装置自动下压，对镜框的最上面一枚镜片进行热熔着
⑧ 熔着完成后
⑨ 镜框定位承靠治具退回原来的初始位
⑩ 人手取出完成品镜框群组 工
|
产品参数 |
|
产品名称： 镜片隔圈打压熔着装置(桌面型）
产品型号： CYG-02 桌面型
外形尺寸： 418*380*640mm(长x宽x高) 带作业架子
重量： 30-40KG
功能模式：
全自动模式/手动模式
(手动模式设置分打压模式和熔着模式)
手动模式应用于数据检讨和设备点检用
多工位打压功能模式：
可设置几位/每个镜片打压次数/延时时间
适用于新机种研发的数据检讨检用
镜片打压气缸： 打压压力（6~16kg）
气缸压力设定(0.2~0.5Mpa)
镜片熔着气缸： 熔着压力（16~41kg） 气缸压力设定(0.2~0.5Mpa)
熔着自重： 熔着自重6kg
熔着模式： 气缸压力模式/自重模式 自重模式是用Φ8以下的镜片熔着
熔着温度： 熔着温度设定范围0~400度
温度设定建议参考：黑物玻纤20%设定180~190度， 黑物玻纤25%设定190~200度， 黑物玻纤30%设定200~220度。
|
