数字型反射式偏心测量仪
浏览次数:0 日期:2021年06月03日【返回目录】

点击放大

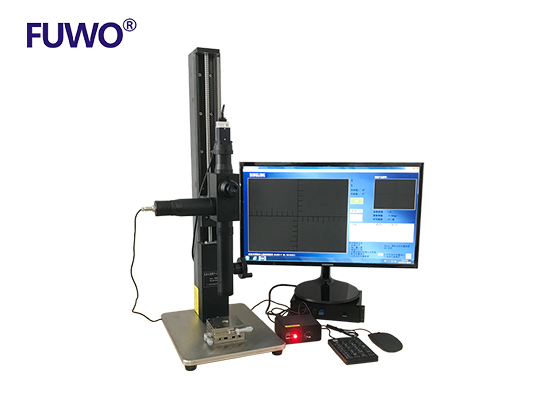

  • 产品名称:数字型反射式偏心测量仪
  • 产品型号:FWRCM-VR
  • 产品类别:光学事业部
产品详细

反射式偏心测量仪是利用观察透镜球心反射像来检查透镜中心偏差的仪器。它即可以观察透镜上表面球心的反射像,也可以观察透镜系统中其它表面球心的反射像。

绕着镜片外圆旋转,如果透镜的表面球心相对于透镜外圆没有偏心,则出现在监视器的球心反射像(十字亮斑)不会转动。如果透镜的表面球心相对于透镜外圆有偏心,则出现在监视器的球心反射像(十字亮斑)会转动,它的运动轨迹就是球心绕镜片外圆被光学系统放大后的运动轨迹。


应用:
1、单透镜偏心检测
2、胶合透镜生产在线偏心检测
3、胶合透镜偏心检测
4、镜头组装调试在线偏心检测

5、镜头组偏心检测
产品参数
产品型号: FWRCM-VR
被测镜片曲率: 凹面450mm至凸面360mm
被测镜片口径: φ1 - φ180
导轨移动行程: 400mm
测量精度: 最高0.8um(根据镜片R值而定)
光源/使用寿命: LED/大于5000小时
重量: 30KG
上一个产品: 【邦沃】数字型透射式偏心测量仪
下一个产品: 高精度透镜偏心仪(定心仪)
