透镜检测技术
浏览次数:5490 日期:2013-03-01【返回目录】

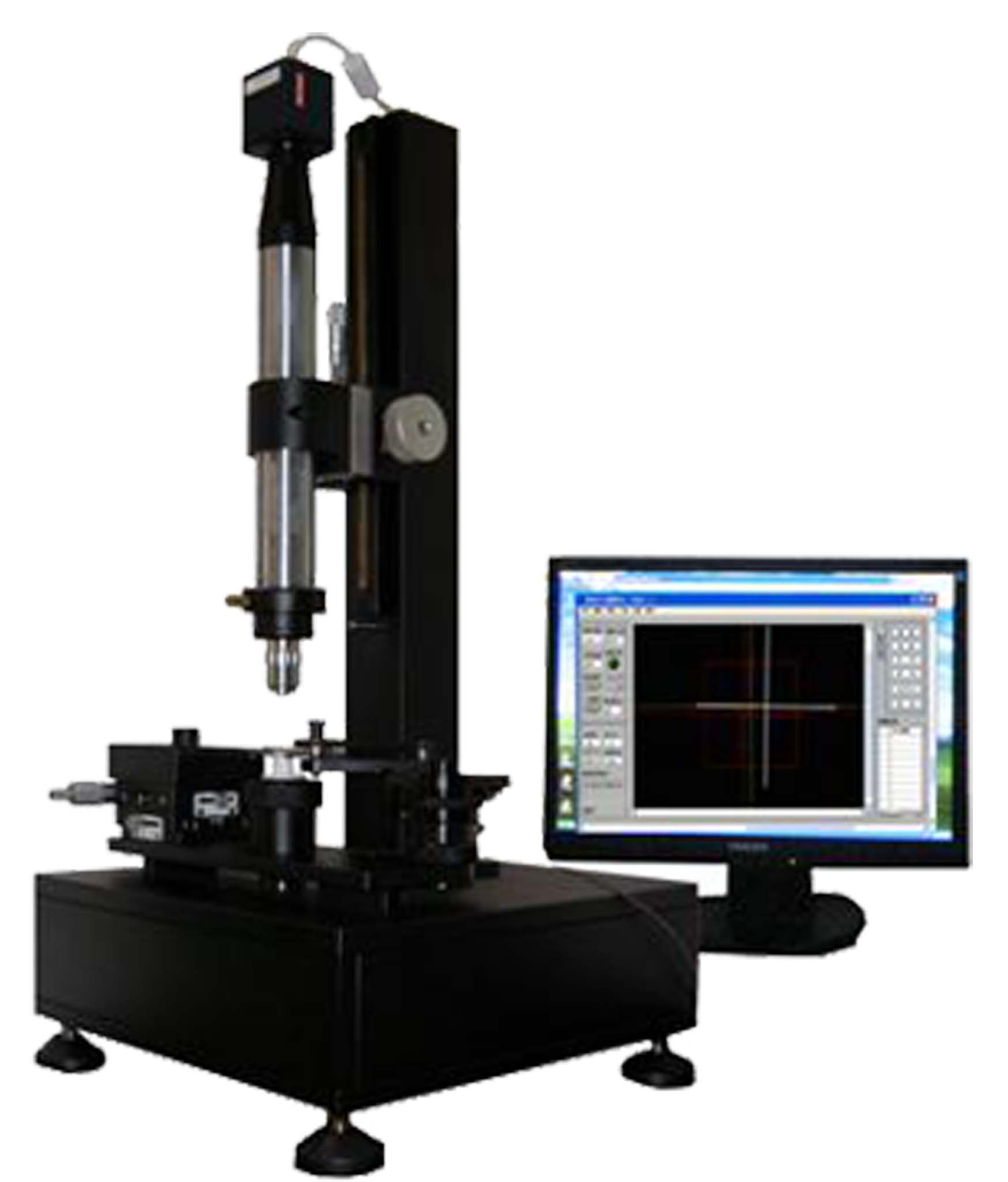

     透镜偏芯仪(定中仪或中心仪)是一种广泛应用于光学元件加工及光学装配过程中测量和校正球面透镜光轴与外圆不同轴度的仪器。被测透镜可以是单片的或胶合的。物镜焦距变化彩可换物镜方式,十字线目标有亮视场暗线和暗视场亮线两种。该仪器操作简单,使用方便,是透镜生产线工艺中必不可少的检测仪器

透镜偏心仪


高精度透镜偏芯仪


透镜定心

     根据ISO10110 标准,当光照和镜片参考轴不一致,各自在不同的方向和位置时,中心误差就会出现。在固定,调整和粘接大量镜片时,大量的中心偏差就会导致和增加镜片的加工错误。因此,只有当所有生产步骤从中心公差测量到大量镜片的装配作为一个完整的规划和概念进行设计和测量时才能满足高精度光学系统的测量要求。


偏芯仪(定中仪或中心仪)测量原理

     确定中心偏差的常规程序是在光发射和反射时旋转光样品。对于测量,带有光学器件的自准直仪聚焦与表面曲率中心(反射模式)或者镜头焦平面(透射模式)。对于转直仪的测量传输是额外的需要。平行光束从准直仪发射出来聚焦在焦平面用于测量。从镜头反射的图象(反射模式)和投影到镜头焦点的图象(投射模式)是通过自准直仪器的目镜,望远镜和显微镜下观察的。在透射模式中无法从两个透镜表面产生中心偏差。某些情况下,虽然镜头在安置时是倾斜的,但镜头在透射传输测试中能显示无误差中心。图象是从镜头表面反射出来的却描述出了镜头倾斜的标准和各自的中心误差。
