调制传递函数与MTF(一)
浏览次数:6393 日期:2013-03-05【返回目录】

    摄影镜头所摄影像的视觉清晰度是由分辨率和明锐度两个因素共同决定。

    分辨率(Resolution)又称分辨力、鉴别率、鉴别力、分析力、解像力和分辨本领,是指摄影镜头清晰地再现被摄景物纤微细节的能力。显然分辨率越高的镜头,所拍摄的影像越清晰细腻。它的单位是“线对/毫米”。它的优点是可以量化,用数据表示,使结果更直观、更科学、更严密。

    就是在物体反差无限大的时候(就是所有物象在纯白和纯黑下)镜头记录物体细节的能力,当镜头在一毫米的范围内,可以分辩出60根平行线组成的图案,这时我们说这支镜头的光学分辨率为60lp/mm。理论上说分辨率越高的镜头,它成像也越清晰。

    明锐度(Acutance)又称鲜锐度、锐度,是摄影镜头鲜明地再现摄景物中间层次、蜕部层次、低反差影纹细节、微弱亮度对比和微妙色彩变化的能力。明锐度高的镜头,所成影像轮廓鲜明、边缘锐利、反差正常、层次丰富、纹理细腻、影调明朗、质感强烈、色彩过渡柔合、彩色还原真实、自然。显然以上这些特性是优质摄影镜头不可缺少的素质。然而摄影镜头的明锐度,很难简单地用数据表示,也很难用普通的仪器测试出来。人们通常是只凭主观感觉,定性地进行评述。

    在微观上的反差表现。因为不是在标准的测试板的高反差下,镜头的反差更多的决定了成像的清晰度。人们开始发现相同的分辨率下反差高的镜头往往得到了更高的肉眼清晰度,这种镜头人们就把它称作“锐利”nikon在专业领域里就是以“锐”著称的。许多高手称nikon镜头拍出的片子有“刀刻斧凿”的感觉就是这个意思。






    光学传递函数,简称OTF(Optical Transfer Function),是近30年以来光学领域里一个十分引人注目的前沿课题,也是近十几年以人们更加关注的一门新兴学科——“信息光学”的重要组成部分。1948年,美国人谢德(O.Schade)第一次用光学传递函数的方法,以全新的观点来评价电视摄影系统的成像质量,并获得了巨大的成功。

   调制传递函数(MTF)是实际像与理想像之间调制度之比相对空间频率的函数。

   景物的调制度是指该景物或该影像中最大亮度和最小亮度之差,与最大亮度、最小亮度之和的比值。

   调制度=最大亮点-最小亮度/最大亮度+最小亮度

   一张白纸的调制度为0,

   即:M景=[(100-100)/(100+100)=0/200=0]。

   一张白纸上印有黑白线条,假如对比度为1:100,

   则M景=0.98;

   一本杂志的印刷对比度约为1:15至1:20( 最黑的线条、文字的亮度为1,则白纸的亮度约为15—20,都是反光率的相对值)则调制度约为0.88—0.90(14/16—19/21)。

   再比如一个背对太阳的穿黑丝绒衣服的人,如果我们逆光把他和太阳同时拍进画面,则景物的对比度最大可达到1:100000以上,而其调制度约为1(99999:100001)。

     正常人眼能够分辨的调制度最低值一般0.05,此时的对比度约为1:1.1左右。

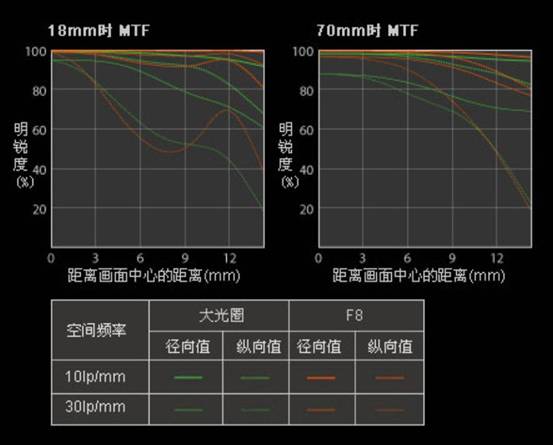

    MTF测试使用的是黑白逐渐过渡的线条标板,通过镜头进行投影。被测量的结果是反差的还原情况。如果所得影像的反差和测试标板完全一样,其MTF值为100%。这是理想中的最佳镜头,实际上是不存在的;如果反差为一半,则MTF值为50%。数值0值代表反差完全丧失,黑白线条被还原为单一的灰色; 当数值超过80% (20lp/mm下)则已极佳;而数值低于30%则即使在4X6英寸扩印片下影像质量仍较差。
