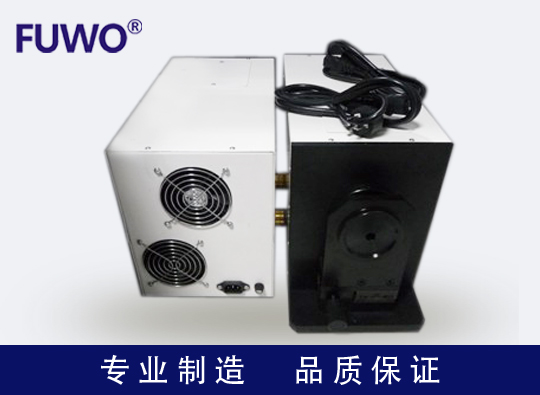

  • 製品名:逆プロジェクター
  • 製品モデル:FJG-2B
  • 製品カテゴリ:光学課
商品の詳細

簡介
     FJG-2B型の光学逆プロジェクター係私司开发の1種の検査は様々なシーンの専用設備を持って、検査効率が高く、適用範囲が広くて、投影パターン合理的直観、簡単な操作で、構造の信頼性の高い、価格性能比は高くて、体積が小さくて、持ち運びに便利などの特徴。デバイスの基幹部品を世界最先端の識別率板、そのデザインは、合理的なラインがはっきり鋭い、強い実用性。この設備を持つをご便利、素早く評価各種撮像シーンのような質。それはレンズの生産メーカーの優先測定設備。

技術的なパラメータ

   1、最大寸法:長さ345ミリメートル、幅180ミリメートル、高さ215ミリメートル;
   2、重量:6キロ;
   3、検査対象面のサイズ:2 "/3,1" /2,1"/3,1" /4、及び他の小さなターゲット表面;
   4、最高解像度:センター200 LP/ mmの、エッジ200ラインペア/ mmの;
   5、インターフェイスタイプ:CSおよびCインタフェース、M12、直径12インターフェイス
   6、定格電圧:〜220V/50Hzの;
   7、最大消費電力:250ワット。

操作手順

  1、ブート
   (1)電源:
  (2)測定器の電源スイッチをオンにします;
  (3)CSマウントレンズは楽器CS(C-マウントレンズを装着するようにして、CSインタフェースの楽器ループ遷移にインストールされている)のインタフェースに直接取り付け押収されます。
  (4)レンズピッチ機構はレンズパターンの投影スクリーンの投影画像の品質に反映させることができる調整し、結像レンズの品質を判断することができる。インターフェイススレッドを判定画質を締め付けることができる限り、レンズから非調節可能である。

 2、シャットダウン
(1)測定器の電源スイッチをオフにします;
  (2)電源コードを抜いてください;
  (3)CSインタフェースは、保護カバーを覆う。

使用方法
   1、視野を確定する
   2、鑑別率板

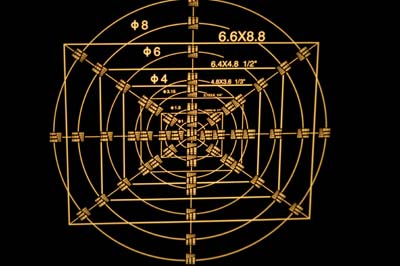

     各種の規格は、常用の識別率板が五つ長方形で、その内から外へ数第二、三、四、五人の長方形に対応したカメラ標的面フォーマットそれぞれ1"/4,1"/3,1"/2,2"/3。
   3、鑑別率判定
      識別率いくつかのブロック判定レンズ基板パターンの分類率は、9ブロックの各絵入りパターンで、各パターンは、識別番号の近傍から増加する。それは識別率に対応する範囲を決定する限りレンズの塗布対象面ごとに異なる​​フォーマット。
   4、焦点距離粗測定
     、L.表面との間の光学距離を投影スクリーンにレンズ前面を測定するために、プロジェクタに搭載された測定されたレンズ:未知であるときにユーザの手がレンズの焦点距離を有し、以下の方法は、レンズの焦点距離を近似を測定することができ第五のラップリング径の測定投影画面上でプロジェクターの電源D。
     次の式に上記のデータ:
                                               F=L/(1+D/6)
    ほぼレンズの焦点距離fを計算することができる。上記の式オブジェクトの距離Lだけ、おおよその参考のために計算焦点距離f近似であるため。ユーザーは、レンズの正確な焦点距離を知りたいのは、測定精度の他の方法を使用する必要があります。
